Staross a écrit:

Si c'est un buzz à 50Hz ça vient certainement du réseau éléctrique. Comment est-ce que tu branche l'arduino à ton ordi pour enregistrer le signal que tu montre au dessus ?

j'avais pas bien lu ta question

avec des pince crocos j'ai branché le piezo à un jack en entrée micro en + de l'arduino
le buzz pourrait etre dû à la carte son mais en fait si je branche juste le piezo à la carte (en débranchant de l'arduino donc) le buzz et 10x plus faible cqfd

en plus que l'arduino soit alimenté ou pas ne change rien, c'est peut être l'antenne bluetooth qui pourrait être mal isolée ou un truc du genre

j'ai à peu près terminé ce projet maintenant je colle des sons là dessus

mais j'ai laissé tomber le bluetooth (usb now)
si c'était à refaire j'essaierai avec des xbee


j'ai pas mal galéré pour fabriquer un preamp à knock qui marche (preamp + redressement + lissage)

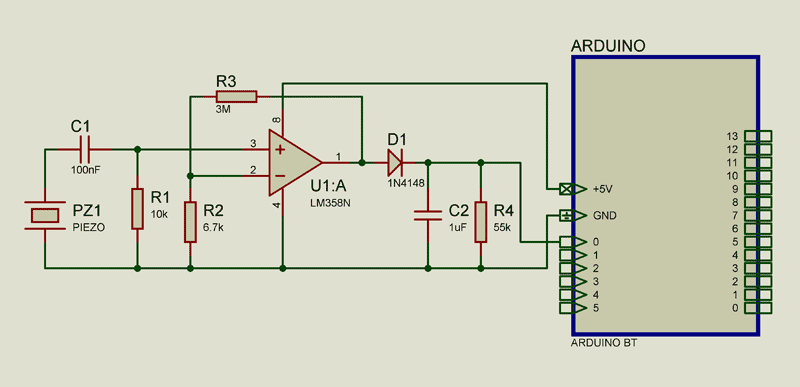

voila ce que donne le schéma :

il faut adapter les resistance 1 et 2 en fonction de la sensibilité recherchée

un arduino shield pour 2 piezos
(attention le shield est à l'envers pour gain de place, composants en dessous, contre ceux du arduino)


le code donne un truc dans ce goût là
pas celui que j'utilise : l'évitement du crosstrigger est géré de manière assez tordues dans mon cas (vu que les piezos collés au même élément)
pour un piezo individuel c'est plus simple :

const int piezo_0 = 0; // analog input 0

const int trigger_threshold_0 = 2;  // difference with last value so it start to trig
const int delay_0 = 30; // pause to avoid multitriggers for one knock during 30ms

unsigned long now = 0;
unsigned long pause_0 = 0;

int triggerValue_0 = 0;
int previousValue_0 = 0;
int peakValue_0 = 0;
int maxValue_0 = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  now = millis();

  if (pause_0 < now - delay_0){ // pause off
    triggerValue_0 = analogRead(piezo_0);
    if (triggerValue_0 >= previousValue_0 + trigger_threshold_0) {
      delayMicroseconds(230); // wait 0.23 ms for peak
      peakValue_0 = analogRead(piezo_0);
      if (peakValue_0 > triggerValue_0){ // be sure peak value is higher
        maxValue_0 = peakValue_0;
      }
      else {
        maxValue_0 = triggerValue_0;
      }
      Serial.print("/piezo_0 ");
      Serial.println(maxValue_0); // send osc message
      previousValue_0 = maxValue_0;
      pause_0 = millis();
    }
    else {
      previousValue_0 = triggerValue_0;
    }
  }
}

Dernière modification par kro (2011-02-05 09:11:27)
